Assembly

วิธีการประกอบ/ติดตั้ง Liv Standing Desk

อุปกรณ์ทั้งหมด

1. ขาโต๊ะ 2 ชิ้น

2. ฐานรองขาโต๊ะ 2 ชิ้น

3. คาน 4 ชิ้น (3A,3B)

4. คานกลาง 2 ชิ้น

5. แป้นรองรับด้านข้าง 2 ชิ้น

6. กล่องควบคุม 1 ชิ้น

7. แผงปุ่มปรับระดับ 1 ชิ้น

8. ปุ่มรองขาโต๊ะ 4 ชิ้น

9. สายไฟและสายสำหรับเชื่อมต่อโต๊ะ 2 เส้น

10. สกรูหัวจม M6X12 8 ตัว

11. สกรูเกลียว M5X16 12 ตัว

12. ตัวล็อกสายไฟ 5 ชิ้น

13. สกรูหัวแบน M6X8 4 ตัว

14. แหวนยางรอง 12 ชิ้น

15. สกรูเกลียว M4X12 2 ตัว

16. สกรูหัวจม M6X16 8 ตัว

17. เกลียวตัวหนอน M8X10 8 ตัว

ข้อควรระวัง

  • ลูกค้าต้องมีไขควง 4 แฉก เพื่อใช้ในขั้นตอนที่ 8 (ทางเราไม่ได้แถม ไขควง 4 แฉกให้)
  • โต๊ะมีขนาดหนัก แนะนำให้ใช้ 2 คนในการประกอบ
  • หลังจากติดตั้งเสร็จแล้ว ให้กดปุ่ม ” v ลง” ค้างไว้ 10 วินาที จดได้ยินเสียง

ขั้นตอนการประกอบ

How to install-02

1.1. ต่อขาโต๊ะ (1) กับคาน (3A) ด้วยน็อตหัวจม M6X12 (10) โดยใช้หกเหลี่ยม

1.2. ทำเหมือนกันกับขาโต๊ะและคานอีกข้าง (3B)

How to install-03
2. วางขาโต๊ะตั้งเป็นสามเหลี่ยม จากนั้นนำแป้นรองรับด้านข้าง (5) มาประกอบด้วยน็อตหัวแบน M6X8 (13) โดยใช้หกเหลี่ยม
How to install-04
3. ต่อฐานรองขาโต๊ะ (2) เข้ากับขาโต๊ะที่ประกอบไว้ก่อนหน้า ด้วยสกรูหัวจม M6X16 (16) โดยใช้หกเหลี่ยม
How to install-05

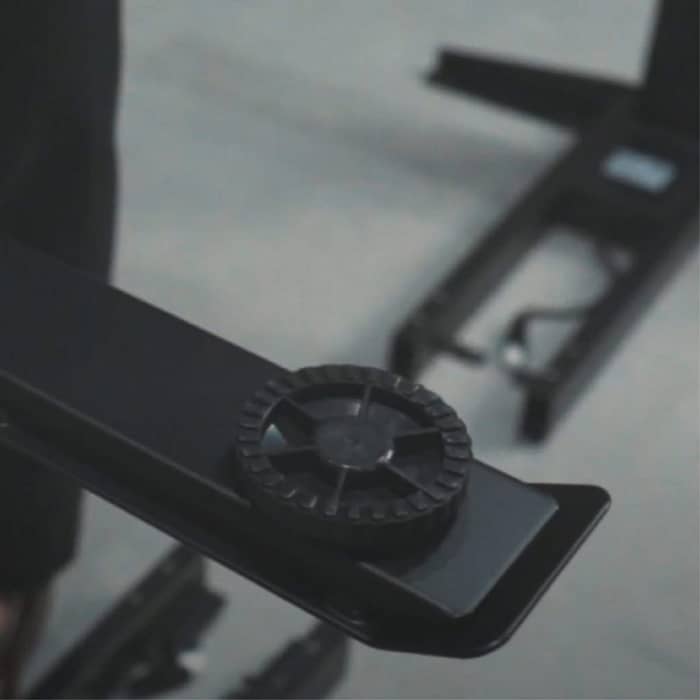

4. ติดตั้งปุ่มรองขาโต๊ะเข้าที่ฐานรองขาโต๊ะทั้ง 4 ชิ้น

How to install-06

5. สอดคานกลาง (2) เข้าระหว่างโครงโต๊ะที่ประกอบไว้ทั้ง 2 ข้าง และดึงให้โครงโต๊ะเข้ามาชิดกัน

How to install-07

6. ตั้งโครงโต๊ะขึ้น และใส่แหวนยางรอง (14)

How to install-08

7. วางโครงโต๊ะลงบนท็อปโต๊ะ โดยให้รูอยู่ตรงกับจุดที่เจาะไว้

How to install-09

8. ประกอบโครงและท็อปโต๊ะด้วยสกรูเกลียว M5X16 (11) โดยใช้ไขควง 4 แฉกในการขันสกรู

How to install-10

9. ขันเกลียวตัวหนอน M8X10 (17) เพื่อล็อกคานและคานกลาง โดยใช้หกเหลี่ยม

How to install-11

10. ติดตั้งแผงปุ่มปรับระดับ (7) ด้วยสกรูเกลียว M4X12 (15) โดยใช้ไขควง 4 แฉกในการขัน

How to install-12

11. ติดตั้งกล่องควบคุม (6) และเสียบสายเชื่อมต่อทั้งหมด (9)

How to install-13

12. กลับด้านโต๊ะขึ้น เสียบปลั๊กไฟ กดปุ่ม V ค้างไว้ 10 วินาที เพื่อ Reset ระบบและเริ่มใช้งานได้เลย

(สามารถจัดเก็บสายไฟด้านล่างให้เรียบร้อยได้ด้วย Cable Clips)
